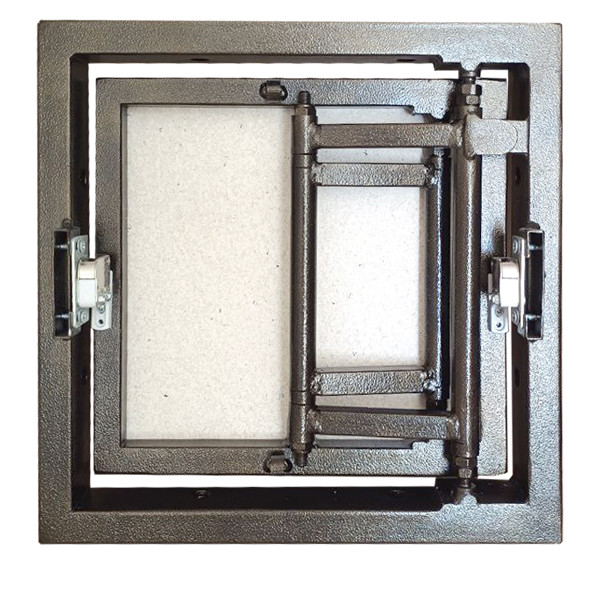

Люк под керамогранит усиленный с регулировкой
Если в отделке вашего помещение планируется использование керамогранита или тяжелой толстой плитки, предлагаем усиленный люк под керамогранит скрытого монтажа, который создан для повышенных нагрузок. Он крепкий и надежный, имеет усиленную петлю и вертикальную регулировку дверцы. Вы сможете закрыть даже большую нишу с коммуникациями сохранив дизайн помещения с задуманной раскладкой плитки, а доступ к трубам, счетчикам и фильтрам будет комфортним.
| Ширина х Высота, см
Нажимное открывание |
|||
| Ш х В, см | Цена, грн | Ш х В, см | Цена, грн |
| 30х30 | 2630 | 50х40 | 3040 |
| 30х40 | 2750 | 50х50 | 3360 |
| 30х50 | 2880 | 50х60 | 3620 |
| 30х60 | 2990 | 50х80 | 4170 |
| 40х30 | 2750 | 60х30 | |
| 40х40 | 2840 | 60х40 | 3540 |
| 40х50 | 3040 | 60х50 | 3620 |
| 40х60 | 3290 | 60х60 | 3880 |
| 40х75 | 3800 | 60х90* | 5770 |
| 40х90 | 4100 | 60х100* | 6035 |
| 50х30 | 2880 | 60х120* | 6600 |
| Отправляем Наложенным Платежом
кроме Габаритных размеров* (задаток 500 грн.) |
|||
Подробнее о конструкции усиленных люков
Внешняя рама люка: стальной профиль сечением 20х40 мм.
Дверца: стальной профиль 15х15 мм.
Петля: цельная труба диаметром 15 мм, соединения звеньев выполнены по принципу конус вставленный в конус, что минимизирует люфт и качание.
Регулировка: вертикально вверх/вниз. Гайка и контр гайка расположены на оси дверцы и на оси в раме люка.
Основа для приклеивания плитки: Гипсоволокно толщиной 10 мм. ГВЛ не крошится по углам, как гипсокартон и не ломается при пересылке Новой Почтой.
Сборка: швы конструкции соединений при помощи аргонно-дуговой сварки, которая делает их аккуратными и прочными.
Рекомендованная толщина отделки: плитка и керамогранит 8-16 мм. Или HPL панели до 20 мм толщиной.
Защита от коррозии: порошковая эмаль, которая запекается в термо камере.
Глубина усиленног люка под керамогранит в закрытом состоянии составляет 73 мм. (40 мм рама, 10 мм ГВЛ плита, 4 мм зазор на нажатие, 19 мм точечное выпирание нажимных защелок.
Размер ревизионного люка под керамогранит должен быть достаточным для комфортного доступа если потребуется ремонт или замена коммуникаций расположенных в технологической нише.
Размеры люков указываются по внешним габаритам Ширина х Высота.

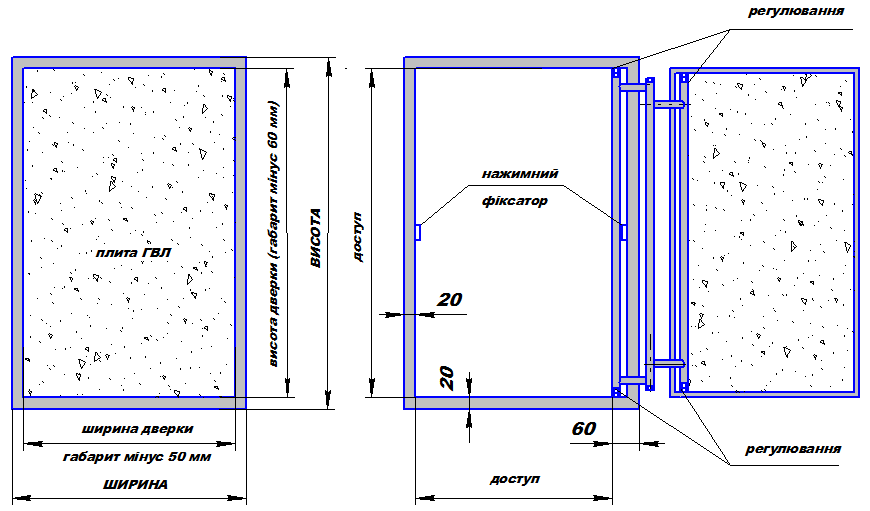

Размер самой распашной дверцы рассчитывается как:
- ширина люка минус 50 мм
- высота люка минус 60 мм

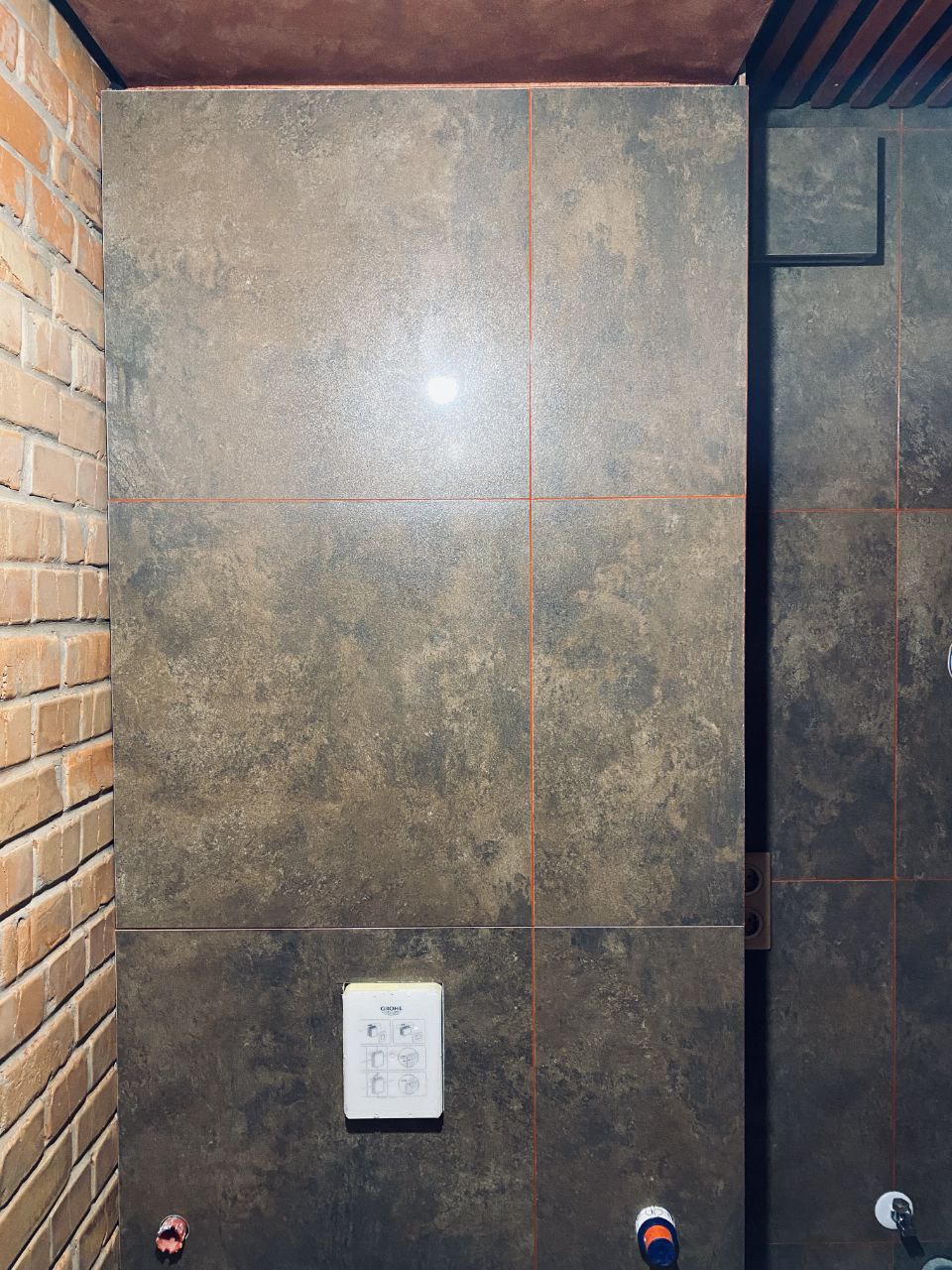

Плитка накрывает дверцу и раму люка и может даже быть немного больше люка.
При оклеивании люка плиткой возможны три варианта:
- Размер плитки = размеру рамы люка
- Плитка больше люка, но не более 20 мм со стороны петли и 50 мм с других сторон.
- Размер плитки чуть меньше люка (например люк 300х300 мм, а плитка 290х290мм) — в этом случае плитки вокруг люка напускаем на его раму и на толщину межплиточного шва подходим к плитке на дверце.
Доступ в усиленном люке под керамогранит просчитывается как:
- Ширина люка минус 80 мм (без учета точечного выступания нажимной защелки еще минус 15-30 мм в зависимости от размеров люка)
- Высота люка минус 40 мм
Например, купив люк под керамогранит 400х400 мм, Вы получите доступ в открытом люке 320х360мм.

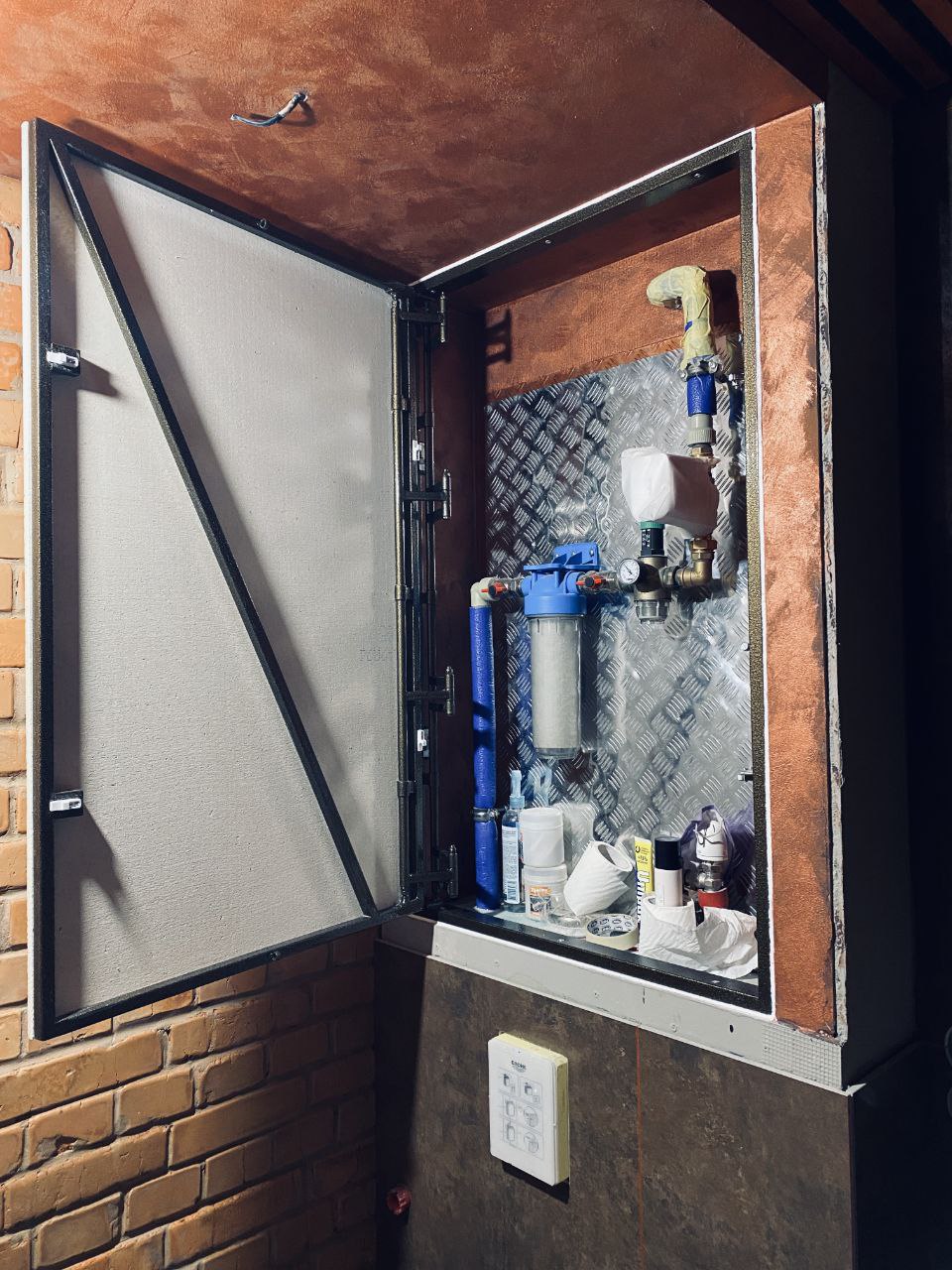

Ревизионные люки под керамогранит монтируются в стены внутри жилых и промышленных помещений. Люки крепятся в заранее подготовленный прочный каркас из гипсокартонных профилей или в нишу из кирпича/бетона. Мы рекомендуем дополнительно усилить каркас из Гк профилей деревянным брусом.
Общие рекомендации:
- Петля люка должна быть расположена вертикально.
- Открывание влево/вправо универсально, просто переверните люк нужной стороной при монтаже.
- Ревизионный люк закрепляется в проеме так, чтоб поверхность его дверцы совпала с поверхностью черновой стены.
- Толщина люка составляет 70 мм. Проверьте, что люк встанет в нишу и не упрется в коммуникации. Замеры производятся от поверхности черновой стены на 70 мм вглубь проема.
- Для отделки люка подходит клея для плитки (должен быть не подсохшим, не со дна ведра) или полимерный клей по типу жидких гвоздей для уменьшения общей нагрузки. Поверхность дверцы желательно предварительно прогрунтовать.
- При оклеивании люка плиткой не допускайте выступания плитки за каркас люка более чем на 20 мм со стороны петли и более 50 мм с других сторон.
Ограничения:
- Не монтировать стеновые люки под керамогранит в пол или в потолок.
- Не располагать петлю горизонтально (откривание дверцы вниз не предусмотрено конструкцией).
- Не устанавливать в душевых кабинах или на фасаде дома.
